Design-for-Reliability und Best Practices – Der Weg zum robusten HMI

Die vorherigen Kapitel haben die physikalischen Grundlagen, Materialien, Prozesse und Testmethoden beleuchtet. Doch wie fügt man all diese Erkenntnisse zu einem kohärenten Design zusammen, das nicht nur auf dem Papier funktioniert, sondern auch im Feld über ein Jahrzehnt hinweg zuverlässig arbeitet? Die Antwort liegt in Design-for-Reliability (DfR), einem systematischen Ansatz, der Zuverlässigkeit nicht als nachträglichen Gedanken, sondern als integralen Bestandteil des Designprozesses versteht. Dieses Kapitel destilliert die Erkenntnisse aus Theorie, Test und Feldpraxis zu konkreten Designrichtlinien und Best Practices, die den Unterschied zwischen einem durchschnittlichen und einem exzellenten Heavy-Duty HMI ausmachen.

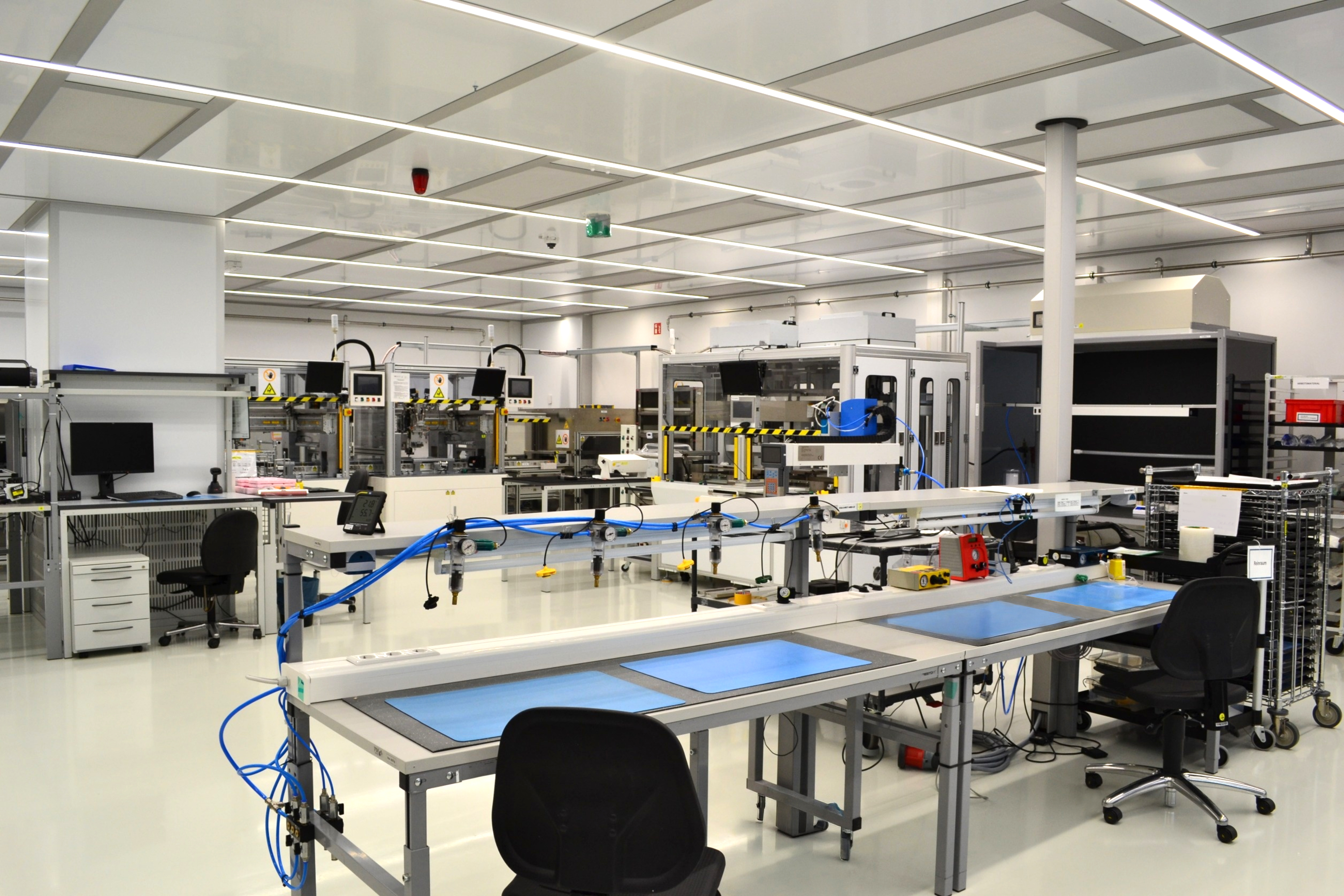

Übersicht einer Reinraum-Produktionsumgebung bei VIA optronics

Die Philosophie von Design-for-Reliability

Design-for-Reliability ist mehr als eine Checkliste – es ist eine Denkweise. Sie beginnt mit der Erkenntnis, dass Zuverlässigkeit nicht durch Inspektion oder Test in ein Produkt hineingebracht werden kann, sondern bereits in der Konzeptphase angelegt werden muss. DfR ist ein proaktiver, datengetriebener Prozess, der potenzielle Ausfallpunkte identifiziert, bevor das erste Produkt gefertigt wird, und systematisch Maßnahmen ergreift, um diese zu eliminieren oder zu mitigieren.

Der DfR-Prozess beginnt mit der Definition messbarer Zuverlässigkeitsziele. Diese leiten sich aus Kundenanforderungen, regulatorischen Vorgaben und Geschäftszielen ab. Ein Heavy-Duty HMI für den Einsatz in Baumaschinen könnte beispielsweise eine MTTF von mindestens 100.000 Betriebsstunden, eine Überlebensrate von 95 % nach zehn Jahren und eine Ausfallrate von weniger als 1 % in den ersten zwei Jahren erfordern. Diese Ziele sind nicht verhandelbar – sie definieren den Erfolg.

In der Konzeptphase wird eine FMEA durchgeführt, um potenzielle Ausfallmodi zu identifizieren und zu priorisieren. Simulationen – thermische, mechanische und optische – helfen, das Verhalten des Systems unter verschiedenen Bedingungen vorherzusagen. In der Detaildesignphase werden Materialien basierend auf den Umgebungsbedingungen und Lebensdaueranforderungen ausgewählt. Prototyping und Test validieren das Design, und die Ergebnisse fließen in Designiterationen ein. Nach der Produktionsfreigabe endet der Prozess nicht – Feldüberwachung und ein kontinuierlicher Feedback-Loop sorgen dafür, dass jede Generation zuverlässiger wird als die vorherige.

DfR ist kein linearer Prozess, sondern ein Zyklus kontinuierlicher Verbesserung, der auf Daten, Analyse und systematischem Lernen basiert.

Materialauswahl: Die Grundlage der Zuverlässigkeit

Die Wahl der richtigen Materialien und Komponenten ist die wichtigste Einzelentscheidung im Design eines gebondeten HMIs. Sie bestimmt die Grenzen der Performance und Lebensdauer.

Für Heavy-Duty-Anwendungen ist Silikon-basierter Klebstoff die erste Wahl. Seine Temperaturbeständigkeit von -50°C bis +95°C oder höher, seine Resistenz gegen UV-Vergilbung und seine Elastizität zur Aufnahme von CTE-Mismatch-Spannungen machen ihn zur einzig zuverlässigen Option für Outdoor- und Hochtemperatur-Einsätze. Acrylat-Klebstoffe können in Indoor-Anwendungen mit moderaten Temperaturen akzeptabel sein, erfordern aber zwingend UV-Stabilisatoren und sollten nur nach gründlicher Qualifizierung eingesetzt werden.

Das Deckglas ist die erste Verteidigungslinie gegen mechanische Einwirkung. Chemisch gehärtetes Glas bietet eine höhere Festigkeit als thermisch gehärtetes Glas und ist weniger anfällig für Bruch bei Schock. Die Dicke muss einen Kompromiss zwischen mechanischer Festigkeit und Gewicht darstellen – typischerweise 2 bis 4 mm für Heavy-Duty-Anwendungen. Die Oberflächenqualität ist kritisch: Eine Rauheit unter 50 µm ist für OCA-Bonding erforderlich, um Silvering zu vermeiden. Bei OCR-Bonding ist die Rauhigkeit kein entscheidendes Kriterium. Eine Antireflexions-Beschichtung (AR-Coating) auf der Außenseite maximiert die Transmission und reduziert Reflexionen, während eine Anti-Glare-Beschichtung (AG-Coating) je nach Anwendung die Blendung reduziert, allerdings auf Kosten einer leichten Reduktion der Schärfe.

Die Auswahl des Display-Moduls selbst muss den Temperaturbereich und die Lebensdaueranforderungen erfüllen. Industrial-Grade-Displays mit erweitertem Temperaturbereich (-30°C bis +85°C oder mehr) und hoher Helligkeit (> 1000 cd/m²) sind für Outdoor-Anwendungen unerlässlich.

Randversiegelung: Die kritische Schwachstelle

Die Randversiegelung (Edge Sealing) ist der am häufigsten unterschätzte Aspekt eines gebondeten HMIs – und gleichzeitig einer der kritischsten. Sie ist der Hauptangriffspunkt für Feuchtigkeit und damit die erste Barriere gegen Delamination durch Hydrolyse.

Eine effektive Randversiegelung muss mehrere Anforderungen erfüllen. Sie muss eine Feuchtigkeitsbarriere bilden, die das Eindringen von Wasserdampf über Jahre hinweg verhindert. Sie muss flexibel genug sein, um thermische Expansion und Kontraktion ohne Rissbildung zu überstehen. Und sie muss chemisch kompatibel mit dem optischen Klebstoff sein, um keine Degradation zu verursachen.

Silikonbasierete Veriegelungen (Sealants) sind aufgrund ihrer hohen Flexibilität und guten Haftung auf Glas und Metall eine beliebte Wahl. Polyurethan-Sealants bieten höhere mechanische Festigkeit, sind aber weniger flexibel. Epoxy-Sealants bilden eine exzellente Barriere, sind aber spröde und können bei thermischen Zyklen versagen. Die Wahl hängt von den spezifischen Anforderungen ab, aber für Heavy-Duty-Anwendungen mit großen Temperaturzyklen ist Silikon oft die beste Option.

Die Geometrie der Randversiegelung ist ebenso wichtig wie das Material. Die Versiegelung muss mindestens über die Kante des optischen Klebstoffs hinausragen, um eine vollständige Abdeckung zu gewährleisten. Die Dickewird entsprechend den geometrischen Anforderungen und der Bonding Schichtdicke gewählt, um eine ausreichende Barrierewirkung zu erzielen. Abgerundete Kanten vermeiden Spannungskonzentrationen, die zu Rissen führen könnten. Die Applikation muss vollständig und gleichmäßig erfolgen – eine einzige Lücke von wenigen Mikrometern kann über Jahre hinweg zum Eintritt von Feuchtigkeit und zur Delamination führen.

Die Randversiegelung ist kein optionales Feature, sondern eine absolute Notwendigkeit für jedes gebondete HMI, dasjahrelang im Feld überleben soll.

Thermisches Management: CTE-Mismatch und Wärmeableitung

Thermische Effekte sind eine der Hauptursachen für Ausfälle in gebondeten Displays. Ein auf die Anforderungen angepasstes thermisches Management ist daher unverzichtbar.

Der CTE-Mismatch zwischen Glas, Klebstoff, Display und Touch-Sensor erzeugt bei jedem Temperaturzyklus Scherspannungen. Diese können nicht vollständig eliminiert, aber durch intelligentes Design minimiert werden. Die Auswahl von Materialien mit ähnlichen Wärmeausdehnungskoeffizienten reduziert die Spannungen. Der Klebstoff fungiert als elastischer Puffer, der die Spannungen aufnimmt – seine Elastizität ist daher kritisch. Ein symmetrischer Aufbau des Stacks, bei dem Schichten mit ähnlichen CTEs symmetrisch um die neutrale Achse angeordnet sind, vermeidet einseitige Spannungen, die zu Verwölbung führen würden.

Die Wärmeableitung ist besonders bei Displays mit leistungsstarker Hintergrundbeleuchtung wichtig. Moderne LED-Backlights sind effizienter als frühere CCFL-Technologien (Kaltkathodenfluoreszenzlampen), erzeugen aber immer noch erhebliche Wärme. Ein Metallrahmen kann als Heatsink (Wärmesenke) fungieren und die Wärme vom Display wegleiten. Ausreichende Belüftung im Gehäuse verhindert Wärmestau. In extremen Fällen können aktive Kühlungssysteme oder Heizelemente erforderlich sein, um das Display im optimalen Temperaturbereich zu halten.

Mechanisches Design: Schock- und Vibrationsresistenz

Heavy-Duty HMIs müssen mechanischen Belastungen standhalten, die Consumer-Geräte in Sekunden zerstören würden. Das mechanische Design ist daher ebenso wichtig wie die optische Performance.

Optical Bonding selbst ist bereits ein massiver Vorteil für die Schockresistenz. Die vollflächige Verklebung verteilt die Energie eines Aufpralls über die gesamte Fläche des Displays, anstatt sie an wenigen Befestigungspunkten zu konzentrieren. Dies reduziert die Spitzenbelastung auf das Glas und erhöht die Bruchfestigkeit um den Faktor 2 bis 3. Eine ausreichende Deckglasdicke ist dennoch erforderlich – zu dünnes Glas wird trotz Bonding brechen.

Das Gehäusedesign spielt eine entscheidende Rolle. Ein Rahmen, der das Display umgibt, kann Aufprallenergie absorbieren, bevor sie das Glas erreicht. Gummipuffer oder elastische Dichtungen zwischen Display und Gehäuse dämpfen Vibrationen und verhindern, dass hochfrequente Schwingungen direkt auf das Display übertragen werden. Die Befestigung muss sicher sein, um Resonanzen zu vermeiden, die zu Ermüdungsbrüchen führen können.

Der elastische Klebstoff im gebondeten Display fungiert auch als Vibrationsdämpfer. Er absorbiert hochfrequente Vibrationen, die sonst zu Mikrorissen oder Delaminationen führen könnten. Dies ist ein weiterer, oft übersehener Vorteil des Optical Bondings.

Feuchtigkeitsschutz: Ein mehrschichtiger Ansatz

Feuchtigkeit ist der Feind jedes elektronischen Systems. Ein effektiver Feuchtigkeitsschutz erfordert einen mehrschichtigen Ansatz, bei dem jede Schicht eine zusätzliche Barriere bildet.

Die Primärbarriere ist das Optical Bonding selbst. Durch die Eliminierung des Luftspalts wird das Risiko interner Kondensation weitestgehend beseitigt. Die Sekundärbarriere ist die Randversiegelung, die das Eindringen von Feuchtigkeit von außen verhindert. Die Tertiärbarriere sind die Gehäusedichtungen, die das gesamte HMI-Modul vor Umgebungsfeuchtigkeit schützen.

Die Auswahl von Materialien mit niedriger Wasseraufnahme ist entscheidend. Silikon-Klebstoffe haben eine deutlich niedrigere Wasserpermeabilität als Acrylate. Hydrophobe Beschichtungen auf den Kanten des Klebstoffs können einen zusätzlichen Schutz bieten. In extrem feuchten Umgebungen können Desiccants (Trockenmittel) im Gehäuse eingesetzt werden, um Restfeuchtigkeit zu absorbieren.

Dieser mehrschichtige Ansatz stellt sicher, dass selbst bei Versagen einer Barriere die anderen weiterhin Schutz bieten.

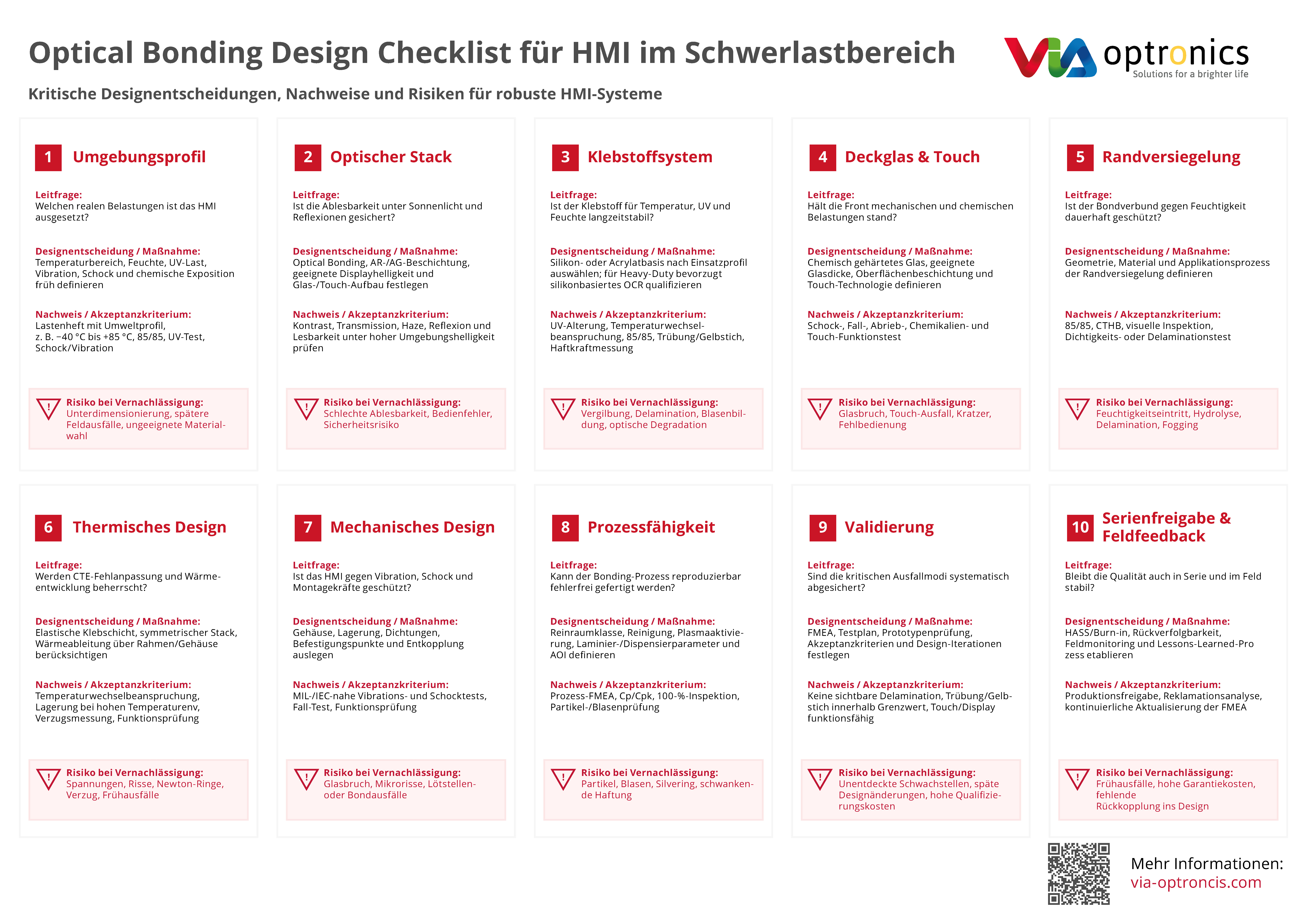

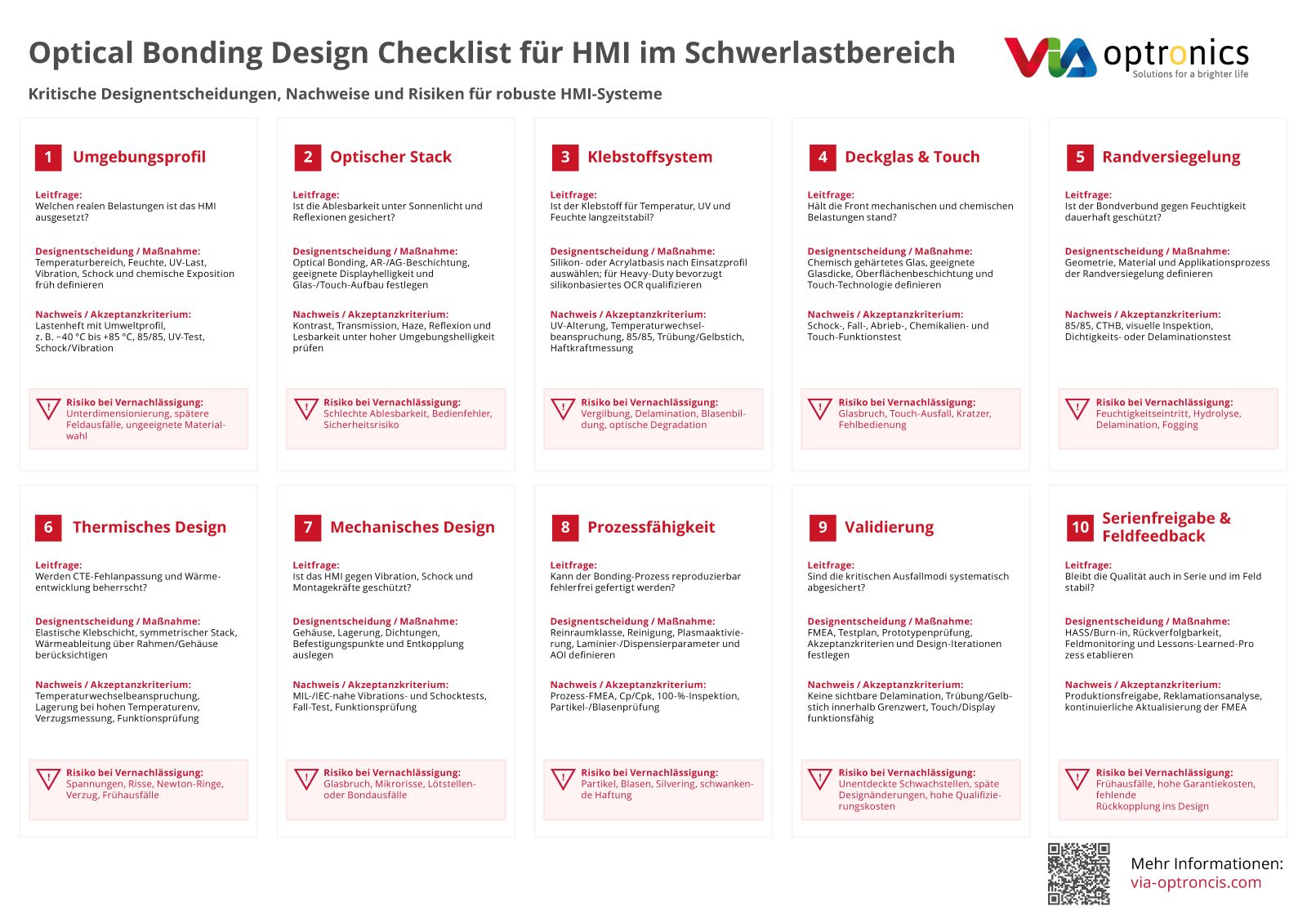

Design-Checkliste: Von der Anforderung zur Auslieferung

Ein systematischer Designprozess erfordert eine strukturierte Checkliste, die sicherstellt, dass kein kritischer Aspekt übersehen wird. Diese Checkliste sollte folgende Bereiche abdecken:

Umgebungsanalyse: Definition des Temperaturbereichs, Bewertung der Feuchtigkeitsbedingungen, Quantifizierung der UV-Exposition, Spezifikation mechanischer Belastungen und Identifikation chemischer Expositionen.

Materialauswahl: Auswahl des Klebstoffs basierend auf der Umgebung, Spezifikation des Deckglases, Qualifizierung des Display-Moduls und Wahl der Touch-Technologie.

Prozessplanung: Definition der Reinraumbedingungen, Spezifikation der Oberflächenvorbereitung, Festlegung der Laminierungsparameter, Design der Randversiegelung und Planung der Qualitätskontrolle.

Validierung: Durchführung und Dokumentation der FMEA, Definition der Zuverlässigkeitstests, Festlegung der Akzeptanzkriterien, Test der Prototypen und Optimierung des Designs basierend auf den Ergebnissen.

Produktion und Feld: Qualifizierung des Produktionsprozesses, Implementierung von HASS-Screening, Planung der Feldüberwachung, Etablierung eines Feedback-Mechanismus und Institutionalisierung der kontinuierlichen Verbesserung.

Kategorie Checkpunkte Status
Umgebungsanalyse Temperatur, Feuchtigkeit,
UV, Mechanik, Chemie
ok
Materialauswahl Klebstoff, Deckglas, Display, Touch ok
Prozessplanung Reinraum, Vorbereitung, Laminierung, Versiegelung ok
Validierung FMEA, Tests, Kriterien, Prototypen ok
Produktion & Feld Qualifizierung, HASS, Überwachung, Feedback ok

Häufige Design-Fehler und deren Vermeidung

Typische Fehler:

  • unzureichende Randversiegelung
  • falsche Klebstoffwahl
  • unzureichende Oberflächenvorbereitung
  • falsche Wahl der Komponenten wie Deckglas, Display und Touchsensor
  • ignorierter CTE-Mismatch
  • unzureichende Testvalidierung

Hinweis zu technischen Angaben in diesem Kapitel

Die in diesem Kapitel genannten technischen Werte, Prüfprofile und Leistungsangaben dienen der fachlichen Einordnung. Konkrete Ergebnisse hängen vom jeweiligen Displayaufbau, Materialsystem, Bondingprozess, Einsatzprofil und Qualifikationsumfang ab. Produktspezifische Werte werden projektbezogen anhand von Datenblättern, Messungen, Prüfberichten und Kundenspezifikationen validiert.
